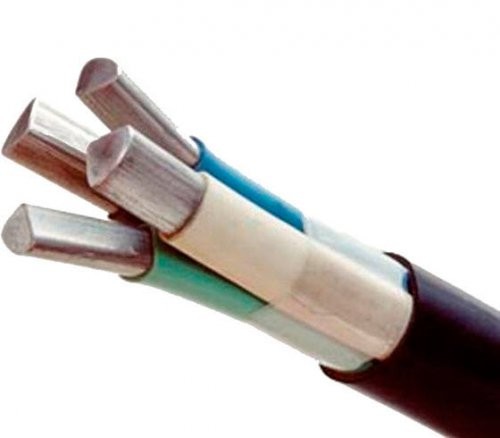

| Артикул | 054-1169 |
|---|---|
| Модель | АВВГ 4х50 |
| Наименование | Кабель |
| Примечание | --- |
Применение:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.
Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.
Кабели марки АВВГ не распространяют горение при одиночной прокладке. Кабели марки АВВГнг(А) не распространяют горение при групповой прокладке по ГОСТ МЭК 60332-3-22-2005 по категории А.
Конструкция:
1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката (ПВХ) . Изолированные жилы кабелей имеют отличительную расцветку.
3. Скрутка - изолированные жилы кабелей скручены.Кабели изготавливаются только трехжильными.
4. Внутренняя оболочка - выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки АВВГнг(А) из невулканизированной резиновой смеси пониженной горючести.
5. Поясная изоляция - выпрессована из ПВХ пластиката, для кабеля марки АВВГнг(А) - из ПВХ пластиката пониженной горючести.
6. Электропроводящий экран - наложен обмоткой из лент электропроводящей полимерной ленты или электропроводящей кабельной бумаги.
7. Металлический экран - из медных лент или медной фольги.
9. Оболочка - из ПВХ пластиката, в кабелях марки АВВГнг (А) из ПВХ пластиката пониженной горючести.
Технические характеристики:
- Вид климатического исполнения кабелей УХЛ и ХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.): 15 кВ
- Кабели выдерживают в течение 4 ч испытание переменным напряжением 18 кВ частотой 50 Гц
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
-Максимально допустимая температура нагрева жил при токах короткого замыкания..... + 160 °С
-Продолжительность короткого замыкания не должна превышать ......4 с
-Допустимый нагрев жил кабелей в аварийном режиме не более......+ 80°С
-Продолжительность работы кабелей в режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
- Строительная длина кабелей для сечений основных жил:
16 - 70 мм2 - 450 м
95 - 120 мм2 - 400 м
150 мм2 и выше - 350 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
- Срок службы: 30 лет
